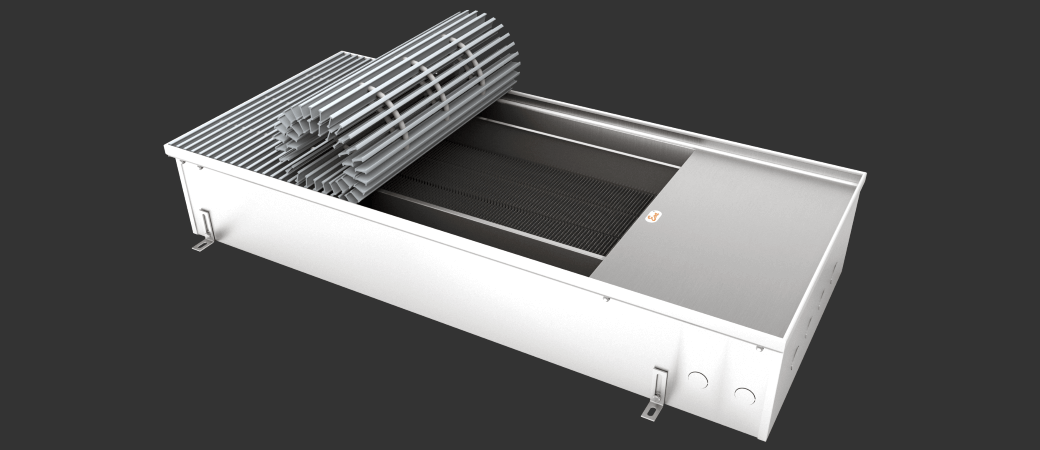

Конвектор встроенный в пол водяной

Модель Eva КС.160.403 (КСО)

Высота 160 мм. Ширина 403 мм.
К - конвектор с естественной конвекцией (без вентилятора)
C - расположение теплообменника по центру
О - конвектор с отводом для слива конденсата

Конвектор встроенный в пол водяной КС 160 403

Стандартная длина конвектора (Lк) 600 - 3000 мм.
Регулировка по высоте 0 - 33,5 мм.
Теплообменник 4-трубный
Длина оребрения Lk - 300 мм.
Высота оребрения 65 мм.
Ширина оребрения 255 мм.
Межосевое расстояние фитингов 190 мм.
Подключение 2 х G1/2"
Рабочее давление 16 атм (МПа)
Диаметр трубы теплообменника 22 мм.
Максимальная температура теплоносителя 115 °С

Тип Высота, мм Ширина, мм Тепловая мощность (95/85/20 °С), Вт Стандартная длина, мм
КС, КСО 160 403 419 - 3813 600-3000 (шаг 250 мм)

Конвектор встроенный в пол водяной Eva КС 160 403

Цена конвектора Eva КС.160.403 (КСО)

Артикул Длина, мм. Вес изделия вместе с упаковкой, кг. Тепловая мощность, Вт (90/70/20°C) Конвектор без решетки и окантовки Стоимость решетки в составе конвектора Конвектор с решеткой и окантовкой
КС.160.403.600.4ТГ 600 10.13 419 15762 6876 22637
КС.160.403.650.4ТГ 650 10.88 489 16533 7449 23982
КС.160.403.700.4ТГ 700 11.65 559 17305 8022 25327
КС.160.403.750.4ТГ 750 12.41 630 18077 8595 26672
КС.160.403.800.4ТГ 800 13.16 700 18972 9168 28139
КС.160.403.850.4ТГ 850 13.93 771 19743 9741 29484
КС.160.403.900.4ТГ 900 14.68 848 20515 10314 30829
КС.160.403.950.4ТГ 950 15.45 912 21287 10887 32174
КС.160.403.1000.4ТГ 1000 16.21 987 22105 11460 33565
КС.160.403.1050.4ТГ 1050 16.98 1052 22877 12033 34910
КС.160.403.1100.4ТГ 1100 17.73 1123 23649 12606 36254
КС.160.403.1150.4ТГ 1150 18.48 1193 24420 13179 37599
КС.160.403.1200.4ТГ 1200 19.41 1264 25192 13752 38944
КС.160.403.1250.4ТГ 1250 20.16 1343 25964 14325 40289
КС.160.403.1300.4ТГ 1300 20.93 1405 26736 14898 41634
КС.160.403.1350.4ТГ 1350 21.69 1475 27508 15471 42978
КС.160.403.1400.4ТГ 1400 22.46 1546 28280 16044 44323
КС.160.403.1450.4ТГ 1450 23.21 1616 29051 16617 45668
КС.160.403.1500.4ТГ 1500 24.21 1694 30533 17190 47723
КС.160.403.1550.4ТГ 1550 24.96 1757 31305 17763 49067
КС.160.403.1600.4ТГ 1600 25.71 1827 32077 18336 50412
КС.160.403.1650.4ТГ 1650 26.48 1898 32849 18909 51757
КС.160.403.1700.4ТГ 1700 27.24 1968 33620 19481 53102
КС.160.403.1750.4ТГ 1750 28.01 2050 34392 20054 54447
КС.160.403.1800.4ТГ 1800 28.76 2109 35164 20627 55791
КС.160.403.1850.4ТГ 1850 29.53 2179 35936 21200 57136
КС.160.403.1900.4ТГ 1900 30.28 2250 36708 21773 58481
КС.160.403.1950.4ТГ 1950 31.19 2320 37480 22346 59826
КС.160.403.2000.4ТГ 2000 32.05 2332 38462 22919 61381
КС.160.403.2050.4ТГ 2050 32.81 2461 39233 23492 62726
КС.160.403.2100.4ТГ 2100 33.58 2532 40005 24065 64071
КС.160.403.2150.4ТГ 2150 34.33 2602 40777 24638 65415
КС.160.403.2200.4ТГ 2200 35.1 2673 41549 25211 66760
КС.160.403.2250.4ТГ 2250 35.85 2720 42321 25784 68105
КС.160.403.2300.4ТГ 2300 36.61 2813 43093 26357 69450
КС.160.403.2350.4ТГ 2350 37.38 2884 43864 26930 70795
КС.160.403.2400.4ТГ 2400 38.13 2954 44636 27503 72139
КС.160.403.2450.4ТГ 2450 39.13 3025 45408 28076 73484
КС.160.403.2500.4ТГ 2500 39.88 3109 46890 28649 75539
КС.160.403.2550.4ТГ 2550 40.65 3166 47784 29222 77006
КС.160.403.2600.4ТГ 2600 41.4 3236 48556 29795 78351
КС.160.403.2650.4ТГ 2650 42.17 3306 49328 30368 79696
КС.160.403.2700.4ТГ 2700 43.08 3377 50100 30941 81041
КС.160.403.2750.4ТГ 2750 43.84 3462 50871 31514 82386
КС.160.403.2800.4ТГ 2800 44.61 3518 51643 32087 83730
КС.160.403.2850.4ТГ 2850 45.36 3588 52415 32660 85075
КС.160.403.2900.4ТГ 2900 46.13 3659 53187 33233 86420
КС.160.403.2950.4ТГ 2950 46.88 3729 53959 33806 87765
КС.160.403.3000.4ТГ 3000 47.65 3813 54911 34379 89290
1 to 10 (50)

Конвектор Eva КС.160.403 (КСО)

Прайс на модель Eva КС.160.403 (КСО) в формате .pdf
Скачать прайс

Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Конвектор встроенный в пол водяной от производителя Eva - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
