Встроенный конвектор отопления водяной

Модель Eva К.200.203 (КAО)

Высота 200 мм. Ширина 203 мм.
К - конвектор с естественной конвекцией (без вентилятора)
А - с возможностью подключения к приточной вентиляции
О - конвектор с отводом для слива конденсата

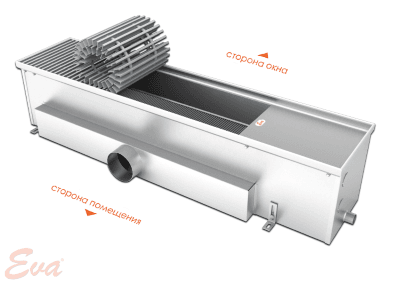

Встроенный конвектор отопления водяной КАО 200 203

Стандартная длина конвектора (Lк) 900,1000 - 3000 мм.
Регулировка по высоте 0 - 33,5 мм.
Теплообменник 2 -трубный
Длина оребрения Lk - 300 мм.
Высота оребрения 65 мм.
Ширина оребрения 125 мм.
Межосевое расстояние фитингов 63 мм.
Подключение 2 х G1/2"
Рабочее давление 16 атм (МПа)
Диаметр трубы теплообменника 22 мм.
Максимальная температура теплоносителя 115 °С

Тип Высота, мм Ширина, мм Тепловая мощность (90/70/20 °С), Вт Стандартная длина, мм
К,КО,КА,КАО 200 203 427-1920 900, 1000-3000 (шаг 250 мм)

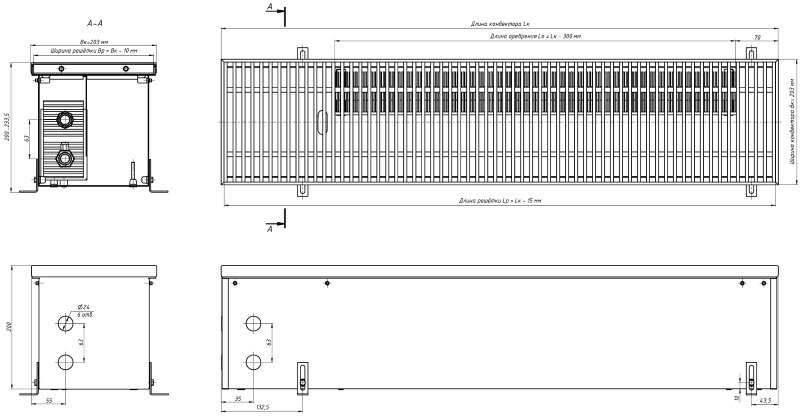

Встроенный конвектор отопления водяной Eva КАО 200 203

Стоимость конвектора Eva К.200.203 (КAО)

Артикул Длина, мм. Вес изделия вместе с упаковкой, кг. Тепловая мощность, Вт (90/70/20°C) Конвектор без решетки и окантовки Стоимость решетки в составе конвектора Конвектор с решеткой и окантовкой
К.200.203.600.2ТГ 600 8.65 211 9732 4226 13958
К.200.203.650.2ТГ 650 9.25 246 10177 4578 14755
К.200.203.700.2ТГ 700 9.87 282 10622 4930 15552
К.200.203.750.2ТГ 750 10.48 317 11067 5282 16349
К.200.203.800.2ТГ 800 11.08 353 11625 5634 17259
К.200.203.850.2ТГ 850 11.7 388 12070 5987 18056
К.200.203.900.2ТГ 900 12.3 427 12515 6339 18853
К.200.203.950.2ТГ 950 12.92 459 12960 6691 19651
К.200.203.1000.2ТГ 1000 13.53 497 13426 7043 20469
К.200.203.1050.2ТГ 1050 14.15 530 13872 7395 21267
К.200.203.1100.2ТГ 1100 14.75 565 14317 7747 22064
К.200.203.1150.2ТГ 1150 15.35 601 14762 8099 22861
К.200.203.1200.2ТГ 1200 16.06 636 15207 8452 23658
К.200.203.1250.2ТГ 1250 16.66 676 15652 8804 24455
К.200.203.1300.2ТГ 1300 17.28 707 16097 9156 25253
К.200.203.1350.2ТГ 1350 17.88 743 16542 9508 26050
К.200.203.1400.2ТГ 1400 18.5 778 16987 9860 26847
К.200.203.1450.2ТГ 1450 19.11 814 17432 10212 27644
К.200.203.1500.2ТГ 1500 19.9 853 18375 10565 28939
К.200.203.1550.2ТГ 1550 20.5 885 18820 10917 29736
К.200.203.1600.2ТГ 1600 21.1 920 19265 11269 30533
К.200.203.1650.2ТГ 1650 21.73 955 19710 11621 31331
К.200.203.1700.2ТГ 1700 22.33 991 20155 11973 32128
К.200.203.1750.2ТГ 1750 22.95 1032 20600 12325 32925
К.200.203.1800.2ТГ 1800 23.55 1062 21045 12677 33722
К.200.203.1850.2ТГ 1850 24.17 1097 21490 13030 34520
К.200.203.1900.2ТГ 1900 24.78 1133 21935 13382 35317
К.200.203.1950.2ТГ 1950 25.46 1168 22380 13734 36114
К.200.203.2000.2ТГ 2000 26.17 1174 22998 14086 37084
К.200.203.2050.2ТГ 2050 26.78 1239 23443 14438 37881
К.200.203.2100.2ТГ 2100 27.4 1275 23888 14790 38678
К.200.203.2150.2ТГ 2150 28 1310 24333 15142 39476
К.200.203.2200.2ТГ 2200 28.62 1346 24778 15495 40273
К.200.203.2250.2ТГ 2250 29.23 1370 25223 15847 41070
К.200.203.2300.2ТГ 2300 29.83 1417 25668 16199 41867
К.200.203.2350.2ТГ 2350 30.45 1452 26113 16551 42664
К.200.203.2400.2ТГ 2400 31.05 1487 26558 16903 43462
К.200.203.2450.2ТГ 2450 31.84 1523 27003 17255 44259
К.200.203.2500.2ТГ 2500 32.45 1565 27946 17608 45554
К.200.203.2550.2ТГ 2550 33.07 1594 28504 17960 46463
К.200.203.2600.2ТГ 2600 33.67 1629 28949 18312 47261
К.200.203.2650.2ТГ 2650 34.29 1665 29394 18664 48058
К.200.203.2700.2ТГ 2700 34.98 1700 29839 19016 48855
К.200.203.2750.2ТГ 2750 35.58 1743 30284 19368 49652
К.200.203.2800.2ТГ 2800 36.2 1771 30729 19720 50449
К.200.203.2850.2ТГ 2850 36.8 1807 31174 20073 51247
К.200.203.2900.2ТГ 2900 37.42 1842 31619 20425 52044
К.200.203.2950.2ТГ 2950 38.03 1878 32064 20777 52841
К.200.203.3000.2ТГ 3000 37.71 1920 32634 21129 53763
1 to 10 (50)



Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Встроенные конвекторы отопления водяныес естественной конвекцией - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
