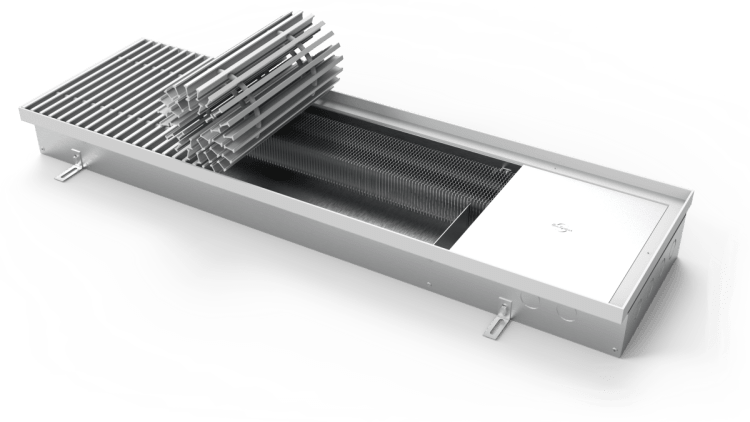

Водяные встраиваемые конвекторы

Модель EVA К.100.303 (КО)

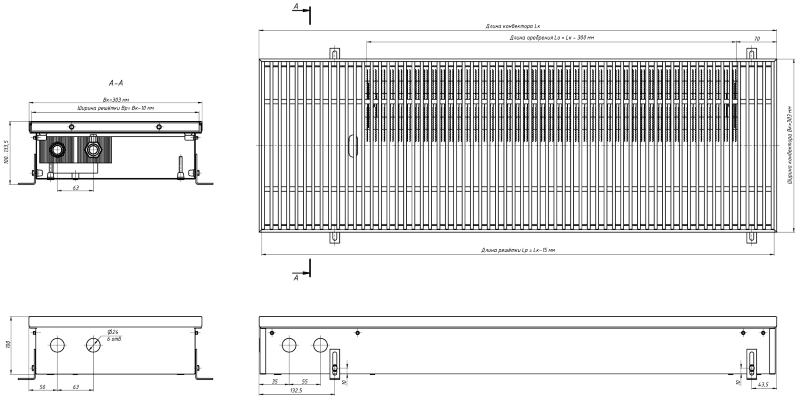

Водяные встраиваемые конвекторы К 100 300

Высота 100 мм. Ширина 303 мм.
КО - конвектор с отводом для слива конденсата

Стандартная длина конвектора (Lк) 600 - 3000 мм.
Регулировка по высоте 0 - 33,5 мм.
Теплообменник 2-трубный
Длина оребрения Lk - 300 мм.
Высота оребрения 53 мм.
Ширина оребрения 125 мм.
Межосевое расстояние фитингов 63 мм.
Подключение 2 х G1/2"
Рабочее давление 16 атм (МПа)
Диаметр трубы теплообменника 22 мм.
Максимальная температура теплоносителя 115 °С

Тип конвектора Высота, мм Ширина, мм Тепловая мощность (90/70/20 °С), Вт Стандартная длина, мм
КС, КСО 100 303 167 - 1522 600-3000 (шаг 50 мм)

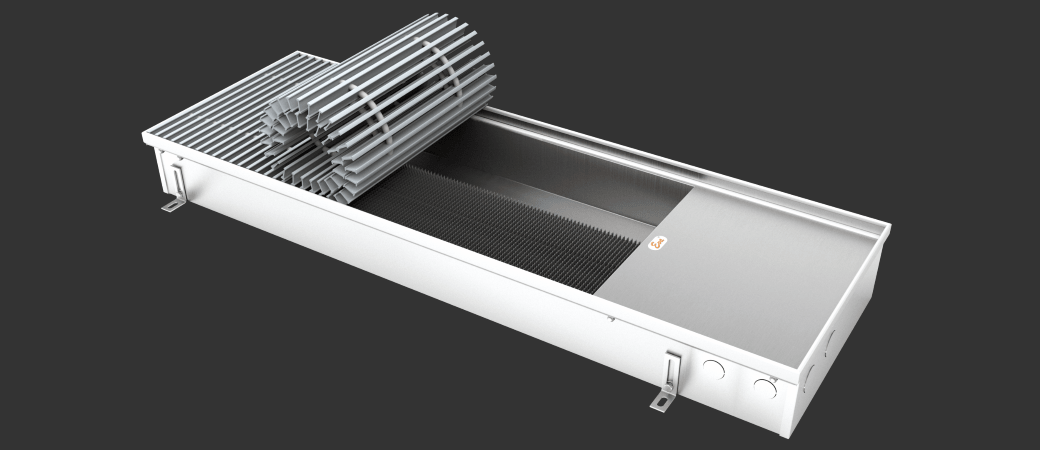

Водяные встраиваемые конвекторы Eva К 100 300

Цена конвектора EVA К.100.303 (КО)

Артикул Длина, мм. Вес изделия вместе с упаковкой, кг. Тепловая мощность, Вт (90/70/20°C) Конвектор без решетки и окантовки Стоимость решетки в составе конвектора Конвектор с решеткой и окантовкой
К.100.303.600.2ТГ 600 6.6 167 14459 7768 22226
К.100.303.650.2ТГ 650 7.04 195 15102 8415 23517
К.100.303.700.2ТГ 700 7.5 223 15745 9062 24807
К.100.303.750.2ТГ 750 7.94 252 16388 9709 26098
К.100.303.800.2ТГ 800 8.38 280 17207 10357 27563
К.100.303.850.2ТГ 850 8.84 308 17850 11004 28854
К.100.303.900.2ТГ 900 9.28 339 18493 11651 30144
К.100.303.950.2ТГ 950 9.74 364 19136 12299 31435
К.100.303.1000.2ТГ 1000 10.18 394 19830 12946 32775
К.100.303.1050.2ТГ 1050 10.64 420 20473 13593 34066
К.100.303.1100.2ТГ 1100 11.08 448 21116 14241 35357
К.100.303.1150.2ТГ 1150 11.52 476 21760 14888 36647
К.100.303.1200.2ТГ 1200 12.02 505 22403 15535 37938
К.100.303.1250.2ТГ 1250 12.46 536 23046 16182 39229
К.100.303.1300.2ТГ 1300 12.92 561 23689 16830 40519
К.100.303.1350.2ТГ 1350 13.36 589 24333 17477 41810
К.100.303.1400.2ТГ 1400 13.82 617 24976 18124 43100
К.100.303.1450.2ТГ 1450 14.26 645 25619 18772 44391
К.100.303.1500.2ТГ 1500 14.88 676 26944 19419 46363
К.100.303.1550.2ТГ 1550 15.32 701 27588 20066 47654
К.100.303.1600.2ТГ 1600 15.76 729 28231 20713 48945
К.100.303.1650.2ТГ 1650 16.22 758 28874 21361 50235
К.100.303.1700.2ТГ 1700 16.66 786 29518 22008 51526
К.100.303.1750.2ТГ 1750 17.12 818 30161 22655 52816
К.100.303.1800.2ТГ 1800 17.56 842 30804 23303 54107
К.100.303.1850.2ТГ 1850 18.02 870 31448 23950 55398
К.100.303.1900.2ТГ 1900 18.46 898 32091 24597 56688
К.100.303.1950.2ТГ 1950 18.94 926 32734 25245 57979
К.100.303.2000.2ТГ 2000 19.49 931 33662 25892 59554
К.100.303.2050.2ТГ 2050 19.93 982 34305 26539 60844
К.100.303.2100.2ТГ 2100 20.39 1011 34948 27186 62135
К.100.303.2150.2ТГ 2150 20.83 1039 35592 27834 63425
К.100.303.2200.2ТГ 2200 21.29 1067 36235 28481 64716
К.100.303.2250.2ТГ 2250 21.73 1086 36878 29128 66007
К.100.303.2300.2ТГ 2300 22.17 1123 37522 29776 67297
К.100.303.2350.2ТГ 2350 22.63 1151 38165 30423 68588
К.100.303.2400.2ТГ 2400 23.07 1179 38808 31070 69879
К.100.303.2450.2ТГ 2450 23.7 1207 39452 31718 71169
К.100.303.2500.2ТГ 2500 24.14 1241 40777 32365 73141
К.100.303.2550.2ТГ 2550 24.6 1264 41595 33012 74607
К.100.303.2600.2ТГ 2600 25.04 1292 42238 33659 75897
К.100.303.2650.2ТГ 2650 25.49 1320 42881 34307 77188
К.100.303.2700.2ТГ 2700 25.97 1348 43525 34954 78479
К.100.303.2750.2ТГ 2750 26.42 1382 44168 35601 79769
К.100.303.2800.2ТГ 2800 26.87 1404 44811 36249 81060
К.100.303.2850.2ТГ 2850 27.31 1432 45455 36896 82350
К.100.303.2900.2ТГ 2900 27.77 1460 46098 37543 83641
К.100.303.2950.2ТГ 2950 28.21 1489 46741 38190 84932
К.100.303.3000.2ТГ 3000 28.67 1522 47610 38838 86448
1 to 10 (50)

Модель Eva К.100.303 (КО)

Прайс на конвектор Eva К.100.303 (КО) в формате .pdf
Скачать прайс
Описание.Рабочие данныеСтандартный комплект поставки.Конструктивные особенности.

Конвекторы водяные встраиваемые с естественной конвекцией EVA - это отопительные приборы, в которых установлен медно-алюминиевый теплообменник, тепло от которого передаётся в отапливаемое помещение путём естественной конвекции.

Оборудование позволяет преградить поток холодного воздуха от застеклённых фасадов или окон.

Данный тип конвектора служит для отопления сухих помещений, а также помещений с повышенной влажностью.

Применяется в качестве основного отопительного прибора в помещениях с небольшими потребностями в отоплении или вспомогательного отопительного прибора с системами тёплого пола, вентиляции, радиаторного водяного отопления. Может быть установлен как в однотрубную, так и в двухтрубную систему отопления.

  • максимальная рабочая температура теплоносителя: 115 °С;
  • рабочее давление теплоносителя: 16 атм (1,6 МПа);
  • опрессовочное давление: 25 атм (2,5 МПа).
  • корпус из нержавеющей стали;
  • медно-алюминиевый теплообменник;
  • продольная/поперечная решётка из анодированного алюминия, дерева (дуб) или нержавеющей стали;
  • декоративная рамка из алюминия J- образного или F- образного профиля, выполненная в цвет решётки;
  • декоративные крышки;
  • комплект крепёжно-регулировочных ножек;
  • комплект юстировочных винтов и крепёжных болтов;
  • комплект арматуры подключения (шаровой вентиль, запорно-регулирующий клапан, гибкие подводы, прокладки);
  • технический паспорт, инструкция по монтажу и эксплуатации.
  • материал корпуса- нержавеющая сталь толщиной 0,8 мм;
  • материал решётки- анодированный алюминий, дерево (дуб), нержавеющая сталь;
  • регулировка корпуса по высоте от 0 до 33,5 мм за счёт специальных регулировочных ножек;
  • подключение теплообменника- G1/2’’ (наружная резьба);
  • применение материалов с повышеными теплопередающими свойствами (Сu- медь, Al- алюминий) и стойких к коррозии;
  • съёмный медно-алюминиевый теплообменник;
  • диаметр труб теплообменника 22 мм;
  • использование декоративных крышек позволяет скрыть трубную проводку, вентили, электрическое подключение;
  • в месте контакта решётки с корпусом устанавливается лента из вспененного полиэтилена для предотвращения трения и снижения шума;
  • применение декоративной рамки из F-профиля, позволяет встроить конвектор в любой тип пола;
  • специальные юстировочные винты позволяют легко выровнять конвектор в горизонтальной плоскости.
