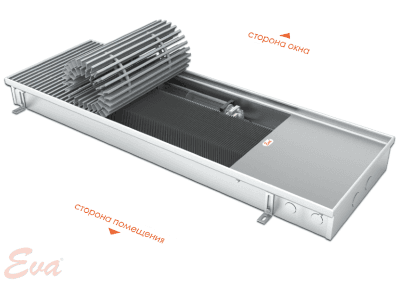

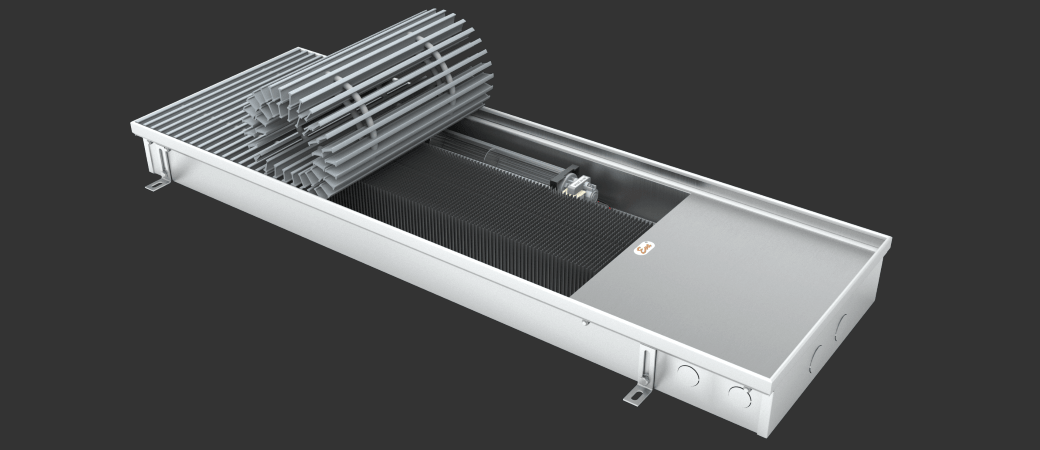

Конвектор отопления водяной в полу
Модель Eva КВ.80.303

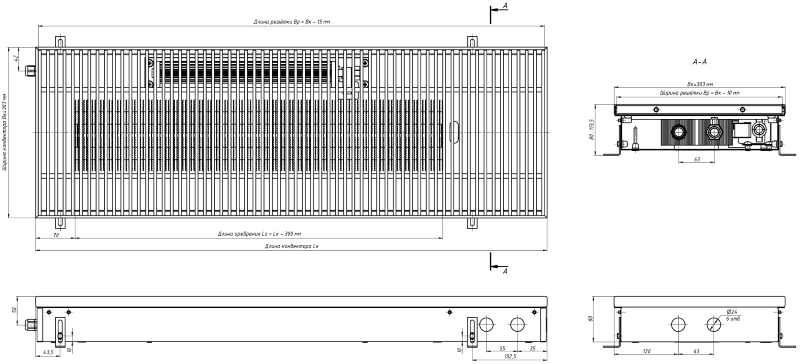

Высота 80 мм. Ширина 303 мм.
| Стандартная длина конвектора (Lк) | 700 - 3000 мм. |
| Регулировка по высоте | 0 - 33,5 мм. |
| Теплообменник | 2 -трубный |
| Длина оребрения | Lk - 300 мм. |
| Высота оребрения | 53 мм. |
| Ширина оребрения | 125 мм. |
| Межосевое расстояние фитингов | 63 мм. |
| Подключение | 2 х G1/2" |
| Рабочее давление | 16 атм (МПа) |
| Диаметр трубы теплообменника | 22 мм. |
| Макс. температура теплоносителя | 115 °С |
| Напряжение питания | ~230±10% (АС) |
| Управляющее напряжение | ~7/9/12±10% (АС) |
| Тип | Высота, мм | Ширина, мм | Тепловая Мощность (95/85/20°С), Вт | Стандартная длина, мм |
| КВ | 80 | 303 | 1159 - 8777 | 700-3000 (шаг 50 мм) |
Теплопроизводительность конвектора Eva КВ.80.303
| Температура теплоносителя (tвх), [°С] |
Температура воздуха в помещении (tпом), [°С] |
900 | 1 000 | 1 250 | 1 500 | 1 750 | 2 000 | 2 250 | 2 500 | 2 750 | 3 000 |
| Вентилятор выключен | |||||||||||
| 70 | 20 | 106 | 124 | 168 | 212 | 256 | 300 | 345 | 389 | 433 | 477 |
| 80 | 20 | 131 | 153 | 207 | 262 | 316 | 370 | 425 | 479 | 534 | 588 |
| 90 | 20 | 156 | 182 | 247 | 312 | 378 | 442 | 507 | 572 | 637 | 702 |
| Минимальные обороты | |||||||||||
| 70 | 20 | 627 | 733 | 994 | 1256 | 1517 | 1779 | 2041 | 2303 | 2563 | 2825 |
| 80 | 20 | 774 | 903 | 1226 | 1549 | 1871 | 2194 | 2516 | 2839 | 3161 | 3484 |
| 90 | 20 | 924 | 1078 | 1464 | 1849 | 2234 | 2620 | 3004 | 3389 | 3774 | 4159 |
| Средние обороты | |||||||||||
| 70 | 20 | 683 | 798 | 1082 | 1368 | 1653 | 1937 | 2222 | 2507 | 2792 | 3076 |
| 80 | 20 | 843 | 983 | 1336 | 1686 | 2037 | 2389 | 2740 | 3092 | 3442 | 3793 |
| 90 | 20 | 1006 | 1174 | 1593 | 2014 | 2432 | 2852 | 3272 | 3691 | 4109 | 4528 |
| Максимальные обороты | |||||||||||
| 70 | 20 | 879 | 1025 | 1391 | 1757 | 2124 | 2489 | 2856 | 3222 | 3588 | 3953 |
| 80 | 20 | 1083 | 1264 | 1715 | 2166 | 2618 | 3070 | 3521 | 3972 | 4424 | 4875 |
| 90 | 20 | 1317 | 1509 | 2047 | 2586 | 3125 | 3664 | 4203 | 4742 | 5280 | 5819 |
| Потребляемая мощность [Вт] | 20 | 38 | 40 | 58 | 60 | 78 | 98 | 100 | 100 | 120 | |
| Объём теплообменника [л] | 0,538 | 0,63 | 0,814 | 0,997 | 1,18 | 1,363 | 1,546 | 1,729 | 1,912 | 2,095 | |
| Масса конвектора [кг] | 7,0 | 7,8 | 9,8 | 11,7 | 13,7 | 15,6 | 17,6 | 19,5 | 21,5 | 23,4 | |
Цена конвектора Eva КВ.80.303
| Артикул | Длина, мм. | Вес изделия вместе с упаковкой, кг. | Тепловая мощность, Вт (90/70/20°C) | Конвектор без решетки и окантовки | Стоимость решетки в составе конвектора | Конвектор с решеткой и окантовкой |
|---|---|---|---|---|---|---|
| КВ.80.303.700.2ТГ | 700 | 8.93 | 892 | 19738 | 6216 | 25954 |
| КВ.80.303.750.2ТГ | 750 | 9.62 | 1019 | 20255 | 6660 | 26915 |
| КВ.80.303.800.2ТГ | 800 | 10.18 | 1147 | 20886 | 7104 | 27990 |
| КВ.80.303.850.2ТГ | 850 | 10.75 | 1274 | 21368 | 7548 | 28916 |
| КВ.80.303.900.2ТГ | 900 | 11.36 | 1401 | 21889 | 7992 | 29881 |
| КВ.80.303.950.2ТГ | 950 | 11.99 | 1529 | 22407 | 8436 | 30843 |
| КВ.80.303.1000.2ТГ | 1000 | 12.56 | 1656 | 23786 | 8880 | 32666 |
| КВ.80.303.1050.2ТГ | 1050 | 13.13 | 1783 | 25123 | 9324 | 34447 |
| КВ.80.303.1100.2ТГ | 1100 | 13.7 | 1911 | 26460 | 9768 | 36228 |
| КВ.80.303.1150.2ТГ | 1150 | 14.27 | 2038 | 27496 | 10212 | 37708 |
| КВ.80.303.1200.2ТГ | 1200 | 15.09 | 2166 | 28798 | 10656 | 39454 |
| КВ.80.303.1250.2ТГ | 1250 | 15.65 | 2293 | 29964 | 11100 | 41064 |
| КВ.80.303.1300.2ТГ | 1300 | 16.28 | 2420 | 31148 | 11544 | 42692 |
| КВ.80.303.1350.2ТГ | 1350 | 16.85 | 2548 | 32610 | 11988 | 44598 |
| КВ.80.303.1400.2ТГ | 1400 | 17.42 | 2675 | 34071 | 12432 | 46503 |
| КВ.80.303.1450.2ТГ | 1450 | 17.99 | 2803 | 35532 | 12876 | 48408 |
| КВ.80.303.1500.2ТГ | 1500 | 19.17 | 2930 | 37524 | 13320 | 50844 |
| КВ.80.303.1550.2ТГ | 1550 | 19.81 | 3057 | 39221 | 13764 | 52985 |
| КВ.80.303.1600.2ТГ | 1600 | 20.38 | 3185 | 40116 | 14208 | 54324 |
| КВ.80.303.1650.2ТГ | 1650 | 20.98 | 3312 | 41043 | 14652 | 55695 |
| КВ.80.303.1700.2ТГ | 1700 | 21.55 | 3440 | 41926 | 15096 | 57022 |
| КВ.80.303.1750.2ТГ | 1750 | 22.12 | 3567 | 42802 | 15540 | 58342 |
| КВ.80.303.1800.2ТГ | 1800 | 22.76 | 3694 | 43709 | 15984 | 59693 |
| КВ.80.303.1850.2ТГ | 1850 | 23.38 | 3822 | 44645 | 16428 | 61073 |
| КВ.80.303.1900.2ТГ | 1900 | 23.95 | 3949 | 45503 | 16872 | 62375 |
| КВ.80.303.1950.2ТГ | 1950 | 24.71 | 4077 | 46595 | 17316 | 63911 |
| КВ.80.303.2000.2ТГ | 2000 | 25.37 | 4204 | 47360 | 17760 | 65120 |
| КВ.80.303.2050.2ТГ | 2050 | 25.94 | 4331 | 47880 | 18204 | 66084 |
| КВ.80.303.2100.2ТГ | 2100 | 26.51 | 4459 | 48264 | 18648 | 66912 |
| КВ.80.303.2150.2ТГ | 2150 | 27.2 | 4586 | 48921 | 19092 | 68013 |
| КВ.80.303.2200.2ТГ | 2200 | 27.77 | 4713 | 50262 | 19536 | 69798 |
| КВ.80.303.2250.2ТГ | 2250 | 28.33 | 4841 | 51591 | 19980 | 71571 |
| КВ.80.303.2300.2ТГ | 2300 | 28.9 | 4968 | 52908 | 20424 | 73332 |
| КВ.80.303.2350.2ТГ | 2350 | 29.47 | 5096 | 54213 | 20868 | 75081 |
| КВ.80.303.2400.2ТГ | 2400 | 30.04 | 5223 | 55506 | 21312 | 76818 |
| КВ.80.303.2450.2ТГ | 2450 | 31.34 | 5350 | 57025 | 21756 | 78781 |
| КВ.80.303.2500.2ТГ | 2500 | 31.92 | 5478 | 58385 | 22200 | 80585 |
| КВ.80.303.2550.2ТГ | 2550 | 32.49 | 5605 | 59288 | 22644 | 81932 |
| КВ.80.303.2600.2ТГ | 2600 | 33.06 | 5733 | 60034 | 23088 | 83122 |
| КВ.80.303.2650.2ТГ | 2650 | 33.73 | 5860 | 60848 | 23532 | 84380 |
| КВ.80.303.2700.2ТГ | 2700 | 34.38 | 5987 | 61583 | 23976 | 85559 |
| КВ.80.303.2750.2ТГ | 2750 | 34.94 | 6115 | 62311 | 24420 | 86731 |
| КВ.80.303.2800.2ТГ | 2800 | 35.51 | 6242 | 63034 | 24864 | 87898 |
| КВ.80.303.2850.2ТГ | 2850 | 36.08 | 6370 | 63750 | 25308 | 89058 |
| КВ.80.303.2900.2ТГ | 2900 | 36.82 | 6497 | 64775 | 25752 | 90527 |
| КВ.80.303.2950.2ТГ | 2950 | 37.39 | 6624 | 65201 | 26196 | 91397 |
| КВ.80.303.3000.2ТГ | 3000 | 38.02 | 6752 | 65888 | 21129 | 87017 |
